小编在浏览网站的时候，发现CAD之家里的一篇文章。AutoCAD很早的版本就有了图纸集这个功能。简单的说，图纸集是一个图纸管理功能，可以用于管理个人图纸或项目图纸。图纸集的功能还是很强大的，从定制模板、创建图纸，到生成图纸目录、发布打印、归档，都可以利用图纸集管理起来。

图纸集功能这么强大，为什么在国内很少有人用呢？

图纸集管理的是图纸的布局，而且建议每张图纸只放一个布局，一个布局里只能放一个图框。这显然跟大多数单位的使用习惯不一样，首先国内很多人根本不用布局，只在模型空间画图；有用布局的，通常也是一张图纸放多个布局；甚至还有些人会在一个布局里放十几个甚至更多图框。当然，不光国内如此，国外有很多设计人员也是这么用的，要大家改变现有的习惯去适应图纸集的要求是比较难的。除此之外，无论是工程设计还是制造行业，很多单位都花钱上了数据管理、项目管理或图档管理等系统，有了这些系统来管理项目和图纸，当然也就用不上图纸集了。图纸集用得人不多，除了个人习惯外，最主要是由设计单位决定的。

不管大家是否用得上，我还是简单地给大家介绍一下。

如果确定用图纸集来管理项目，可以在项目开始前定制一个标准的模板文件（*.dwt），在模板文件中设置好图层、标注样式、文字样式，在布局中插入好图框、设置好视口、页面设置等，在图框中还可以插入跟图纸集相关的字段（field），如图纸编号、图纸标题等。在图纸集中新建图纸时可以直接使用模板，如果模板中添加了图纸编号等字段，在创建图纸时可以设置图纸编号，图纸中相应字段会自动更新。如下图所示。

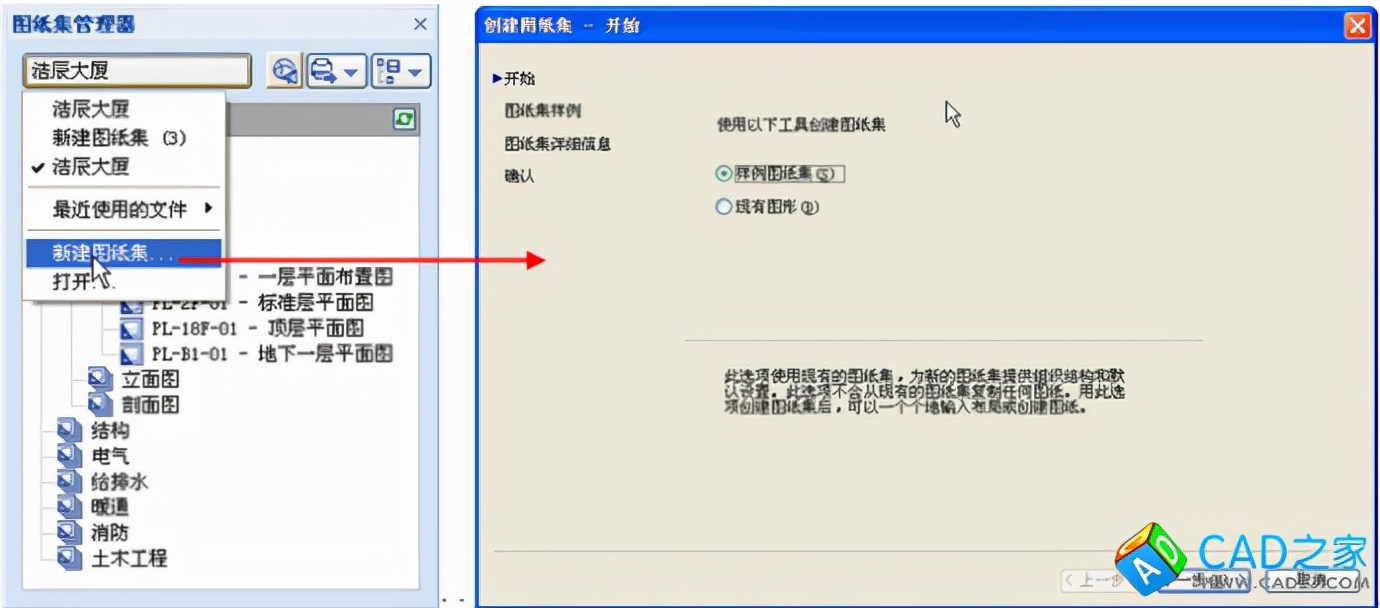

定制好模板后，就可以新建图纸集，CAD提供了向导功能，可以引导你创建图纸集。创建图纸集时可以选择已有图纸集样例，也可以选择现有的图纸。如下图所示。

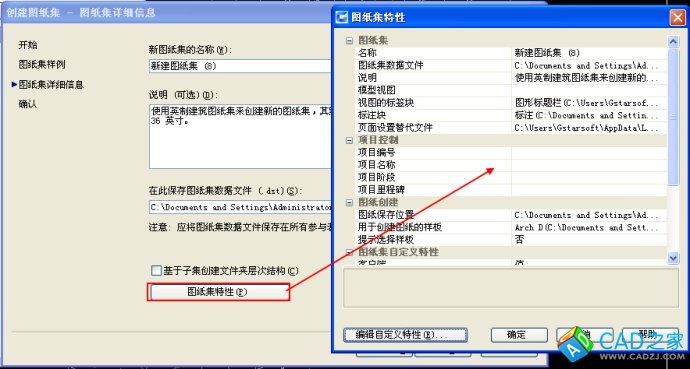

我们可以选择现有图纸来创建图纸集，但基本前提是每个布局只有一个图框，否则图纸集起不到应有的作用。如果选择CAD提供的图纸集样例，其中的模板文件肯定是无法满足要求的，需要修改保存目录和的模板文件，如下图所示。

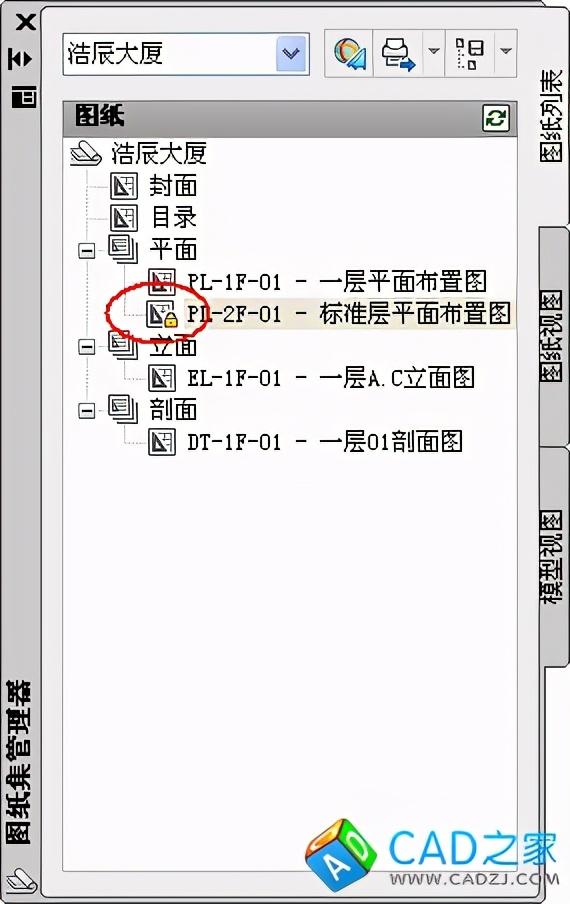

创建好图纸集后，就可以在图纸集面板中创建、编辑子集，然后可以创建图纸、绘制图纸。如果图纸集用于多人参与的项目，图纸集文件和图纸通常要保存在服务器上，项目组需要设定一定的规则和权限。图纸如果被其他人打开，在图纸集中会显示一个锁定图标，如下图所示。

AutoCAD不仅提供了图纸创建和管理的功能，还可以对模型视图和图纸视图进行管理，这些功能浩辰CAD还不支持。

”模型视图“是在模型空间创建视图，假设一张图纸的模型空间中包含了一个建筑的平面、立面图，可以在模型视图中将此文件添加进来，打开此文件，可以针对平面和立面分别创建和保存命令视图（VIEW），这些视图会显示在模型视图列表中。

”图纸视图“是对图纸布局空间视口的管理，可以将模型视图中的视图插入到打开图纸的布局空间，在插入的时候可以右键设置插入比例，模型视图所在的原始图纸会以外部参照的形式插入到打开的图中。

利用视图管理，可以模型空间绘制的图纸更方便地在布局空间插入和定位，而且在列表中双击视图名称还可以快速定位到图形所在位置。这个功能看上去不错，但操作有点复杂，如果对命令视图、布局视口、视口比例等概念不清楚的话，还真不太容易明白怎么用。

在图纸集张的图纸绘制完成后，可以利用图纸集生成并插入图纸目录（这个功能浩辰CAD没有），可以进行归档、电子传递，还可以利用发布功能进行打印、输出成PDF或DWF文件。

我也没有实际用过图纸集，没有完全体会到图纸集的好处，也许上面的描述也不一定准确，只是想让更多的人知道这个功能。你如果感兴趣，可以参照着AUTOCAD的帮助好好研究一下，我如果有什么说得不对的地方，还请大家指正。
