cad制图初学入门教程（详细的CAD入门基础详解）

CAD入门这个范围实在是太广了，如果简单理解为，掌握大部分绘图、修改命令的用法，这个倒是可以考虑去整理。

那今天，我们就一点点，从最简单的命令开始学起。

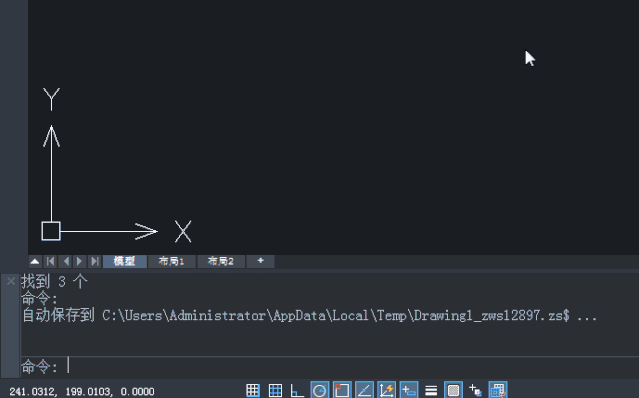

1、直线命令，快捷键L

执行命令后鼠标左键确定起点，再次点击鼠标左键确定终点。

注意：确定起点后，命令行提示了另外两种方式确定终点，角度A和长度L，就是说你可以通过输入A利用指定角度画出你要的直线，或者长度L利用指定长度画出你要的直线。

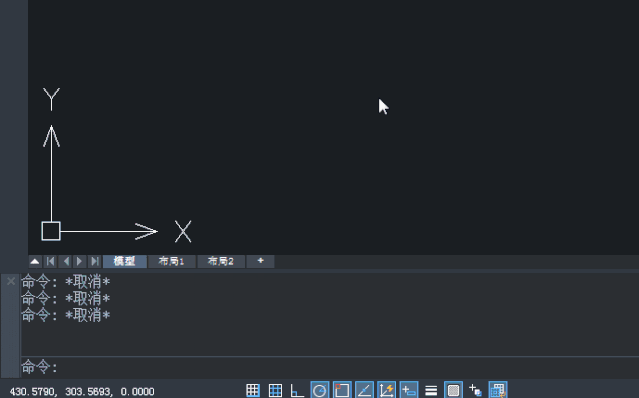

2、画圆命令，快捷键C

一般来说，默认的是以确定圆心和半径来画。

当然，你也可以根据命令行提示，通过三点，两点，切点、切点、半径；或者直径来画。

请大家根据实际要求来选择合适的方式。

3、多段线，快捷键PL

基本操作都和以上两种命令差不多，要注意的是，命令行的其他提示。

除了我们日常认为的多段直线之外，也可以在过程中画圆弧多段线的。

另外，半宽和宽度，是赋予你所画的线条一定的宽度，这个宽度和线宽又有一定差别，打印时会有区别，当然，暂时我们就不要纠结了。

需要注意的是闭合C，这在填充制造遮挡层时用得上，如果你的多段线即便首尾相连，没有通过使用闭合C，那么在创建遮挡层时也是无效的，设定是这样，暂时还不知道原因。

4、构造线XL，射线RAY

这两条是无限延长的直线，这里放在一起讲。

多用于定位用的辅助直线，可以根据命令行提示进行其他定位。

例如角平分：

但是要注意，构造线不能直接作为角度标注的直线对象，这也是设定问题。

今天关于CAD线的基础知识就介绍到这里，后面陆续跟大家继续探讨更多CAD入门知识。
