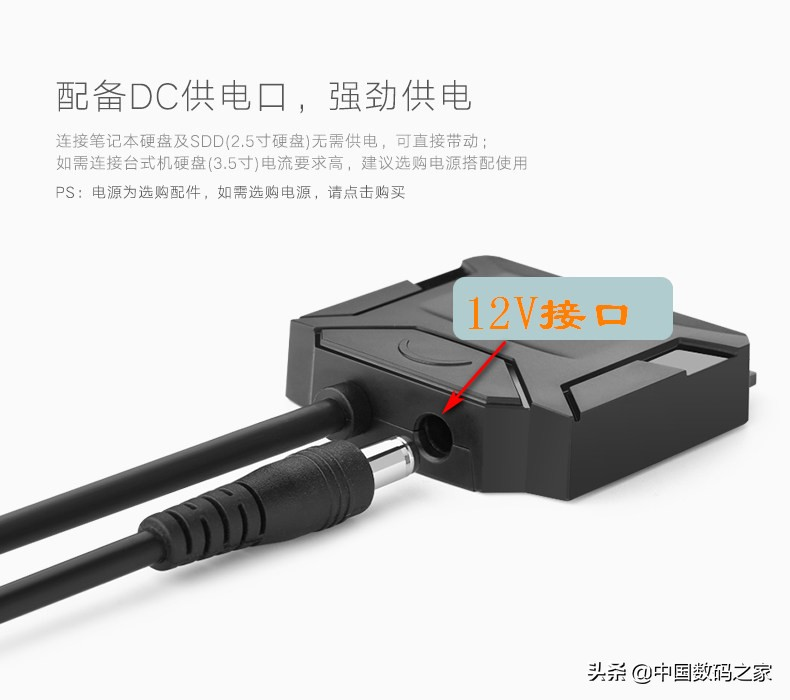

易驱线是一根数据线,一头是USB2.0或3.0接口,另一头是标准的SATA接口,有的还带有一个12v电源适配器。可以用来外接笔记本或台式机硬盘、光驱等。其实我们可以简单理解为,可以把硬盘转换成USB存储器。
硬盘接口

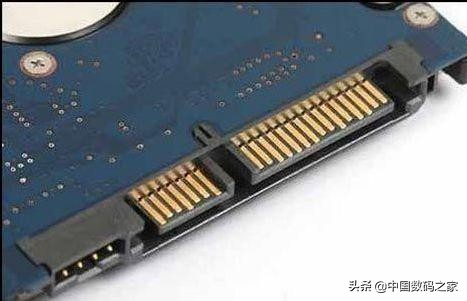

无论是SATA接口(俗称串口)的硬盘,不管是2.5寸笔记本硬盘,还是3.5寸台式机硬盘接口都是一样的。短的是数据接口,共7脚,长的是硬盘电源接口,共15脚,本文重点讲解电源接口部分。

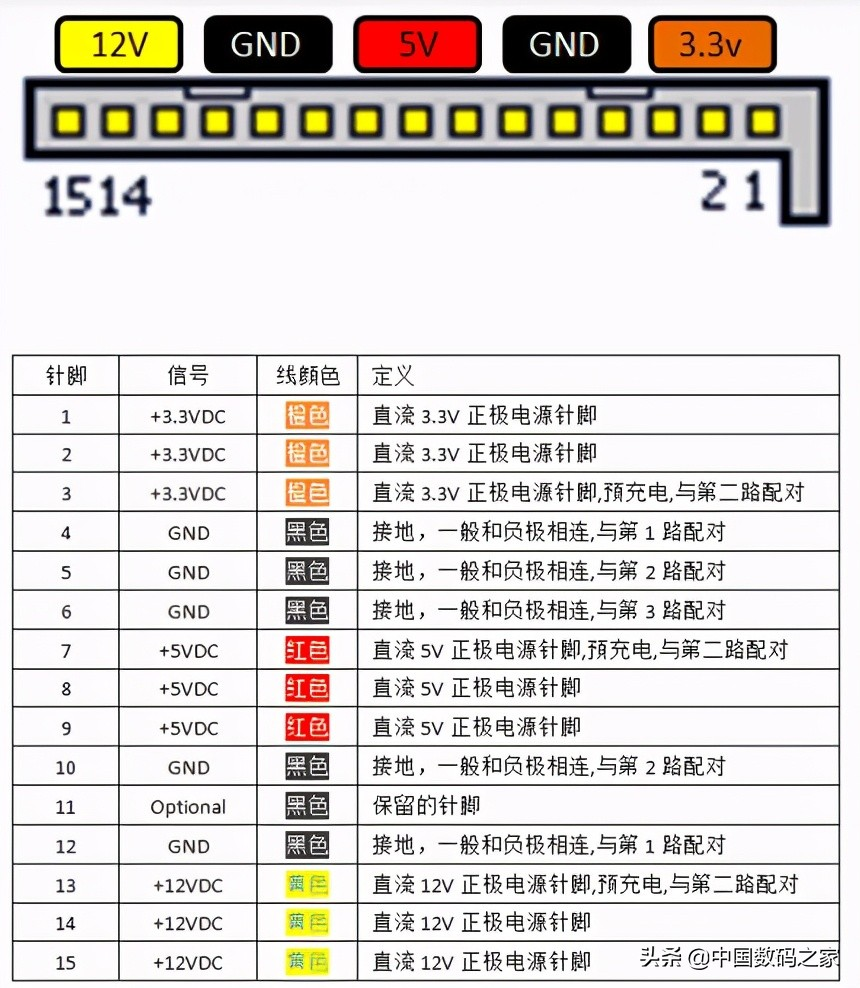

电源接口15个针脚,每3个为一组,针脚顺序及定义如下图所示。
两种硬盘电源供电异同
虽然从上图中看到,电源有12V、3.3V和12V,实际上2.5寸笔记本硬盘只需要一组电压,也就是只要5V即可。台式机硬盘盘片较大需要较大电机驱动,需要外接12V驱动,并且供电电流不小于2A。

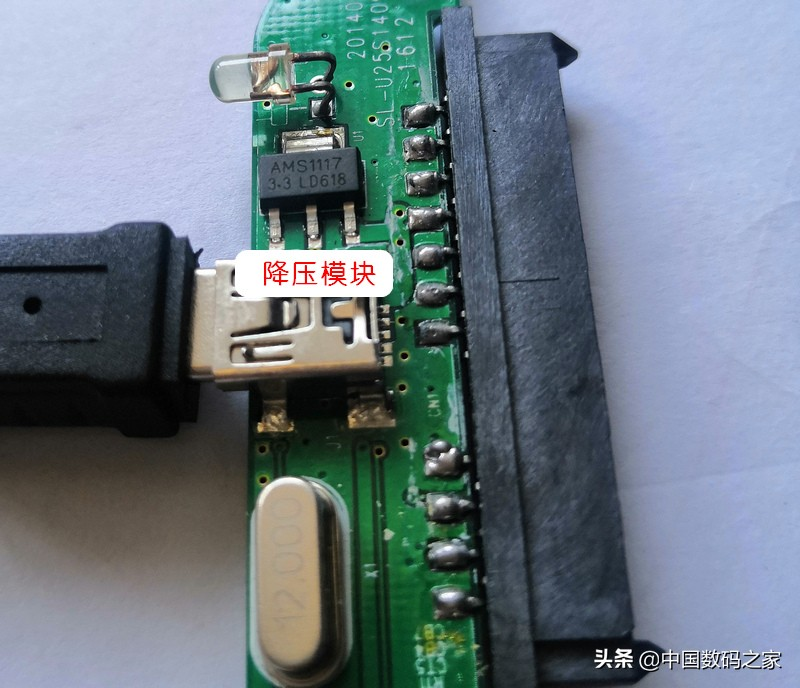

注意部分易驱线或移动硬盘转接板上有5V转3.3V供电,实际即使没有这部分,硬盘自身电路也能转换取得,从市面上多种易驱线来看几乎都没有3.3V供电。
2.5寸、3.5寸易驱线异同
笔记本硬盘指的是2.5寸硬盘,通过易驱线转接,插到电脑USB口直接使用即可。台式机硬盘指的是3.5寸硬盘,通过易驱线转接时,必须外接12V供电,然后才可以插到电脑USB口,否则硬盘不工作,电脑不识别。两种易驱线区别就是有没有12V接口,2.5寸专用易驱线13-15脚空闲,2.5和3.5通用易驱线通过13-15脚和10-12脚引出12V供电接口。
串口硬盘电源接口针脚看起来很多,实际很多都是空闲,笔记本硬盘只需要5V供电,台式机硬盘需要5V和12V供电。自己可以动手改造,把2.5寸专用易驱线改成通用的,当然也可以直接购买成品。
