新手怎么使用万用表（万用表各档位使用方法图解）

说起万用表，想必大家并不陌生，也是电工常用的一种测量仪器，可以实现电压、电流、电阻、频率的测量，还可以区分二极管、三极管的极性。总之它有很多的用途及功能，非常方便。接下来我们就来了解一下万用表各档位使用方法。

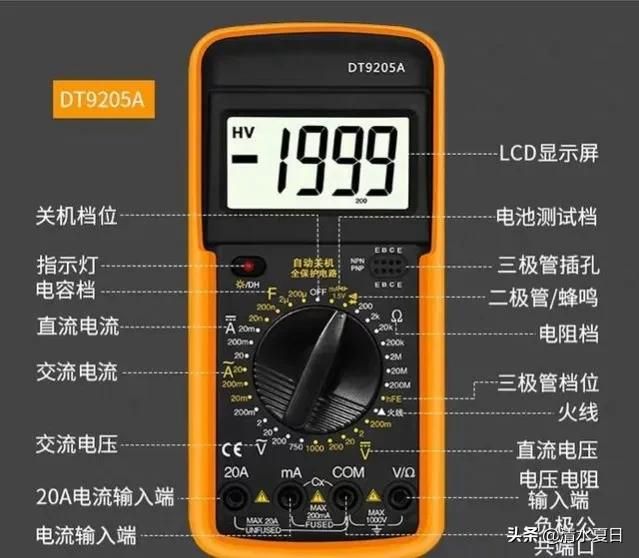

万用表的档位功能图

万用表各档位使用方法

1、电流档

☞选择合适的电流量程，将万用表旋转档位转到相应的电流量程档位，把红黑表笔分别插入电流孔、COM插孔。

☞如果是钳形表，选择好量程档位后，把被测线缆放入钳口中，则显示器上直接显示电流。

2、电压档

在测量电压时，要更据实际需要，选择直流电压档位或交流电压档位，然后选择合适的量程。把红表笔插入VΩ孔，黑表笔表笔插入COM孔，然后将连接到被测电源的两端。

3、电阻档位

选择电阻档并选择合适的测量范围，把红表笔插入VΩ孔，黑表笔表笔插入COM孔，然后将连接到被测电阻的两端。

4、电容档位

将选择开关转到“电容档位”，选择合适的量程范围，将放电后的电容引脚直接插入万用表的“C-X”插孔，读取数值即可。

5、二极管档位

将选择开关转到“二极管档位”，把红表笔插入VΩ孔，黑表笔表笔插入COM孔，当红表笔接正极、，黑表笔接负极时，万用表读数一般在0.5~0.8左右；反接读数为0L，从而可以判断二极管的正负极。

如果测量二极管时发出滴滴的连续声音，则二极管被击穿。

万用表操作面板简介

1、LCD 液晶显示器（显示仪表测量的数值）

2.、POWER电源开关：开启及关闭电源.

3.、B/L背光开关：开启背光灯，约10秒钟后自动关闭。

4.、HOLD保持开关：按下此功能键，仪表当前所测值保持在液晶显示器上并出现“HOLD”符号，再次按下“HOLD”符号消失，退出保持功能状态；

5、火线识别指示灯。

6.、旋转开关：用于该表功能状态及量程；

7.、小于2A电流测试插座；

8.、公共地：测试附件正极插座；

9.、20A电流测试插座；

10.、电压、电阻及频率插座；

总结:不知你学会了没有，如有不理解的欢迎留言讨论
